Trykområde og sikkerhedskonfiguration: En feltingeniørs tjekliste til kompressorvalg

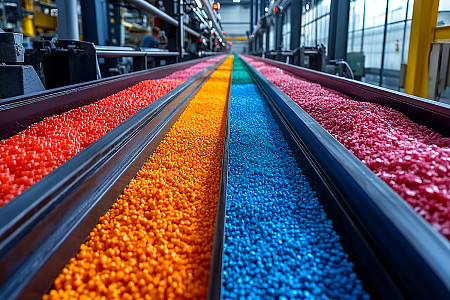

Sidste kvartal blev jeg kaldt til en plastfabrik i Thailand. Deres produktionslinje havde været nede i 18 timer. Grundårsagen? En skrueluftkompressor, der havde kørt upåklageligt i tre år, greb pludselig fat natten over.

Da jeg trak loggene, var højtemperaturalarmen udløst - men termosensoren blev aldrig tilsluttet nødstopkredsløbet. Kompressoren blev ved med at køre, indtil rotoren svejste sig selv til huset.

Den hændelse var ikke en maskinfejl. Det var en konfigurationsfejl.

Gennem årene har jeg set lignende historier over hele kloden – fra petrokemiske steder i Mellemøsten til fødevareforarbejdningsanlæg i Europa. Den røde tråd er sjældent kompressortypen. Det er næsten altid en forglemmelse i sikkerhedskonfigurationen i forhold til det faktiske driftstryk.

Denne vejledning er ikke en teoretisk opgave. Det er en praktisk tjekliste, der er trukket fra reelle sammenbrud, der dækkerskrue luftkompressor, højtryksstempel og centrifugalenheder, så du kan matche de rigtige beskyttelseslag til dit specifikke trykområde.

Lavtryksområde (op til 15 bar / 220 psi) — De skjulte risici i "enkle" systemer

Dette er det mest almindelige trykbånd, og detskrue luftkompressordominerer dette rum. Fordi disse systemer opfattes som "standard", antager mange operatører, at grundlæggende beskyttelse er tilstrækkelig. I praksis ser jeg tre tilbagevendende huller:

1. Temperaturlogik, ikke kun temperaturafbrydere

Mange basismodel skruekompressorer bruger en simpel bimetal temperaturafbryder. Den tripper ved 120°C, men på det tidspunkt er olien allerede kokset. En korrekt konfigureret skrueluftkompressor bør omfatte en PT100 RTD-sensor med en fastkablet logisk interlock - ikke kun en blød alarm i PLC'en. Regulatoren skal fysisk afbryde strømmen ved 110°C og kræve en manuel nulstilling. Denne enkelte funktion forhindrer 70 % af for tidlige rotorfejl, jeg støder på globalt.

2. Differenstrykovervågning over oliefilteret

Et tilstoppet oliefilter udsulter lejerne. De fleste kompressorpakker overvåger kun det endelige afgangstryk. Men en velspecificeretskrue luftkompressorskal have en delta-P kontakt hen over oliefilteret. Når trykforskellen overstiger 2,5 bar, skal regulatoren markere en servicealarm, før bypass-ventilen åbner, og ufiltreret olie cirkulerer. Dette er en billig add-on, der betaler sig selv i én undgået eftersyn.

3. Fasebeskyttelse og rotationsverifikation

Jeg har set skader på omvendt rotation i Indonesien, Nigeria og Brasilien - altid efter en gentilslutning af stedets strømforsyning. En korrekt konfigureret skruekompressor skal omfatte et fasesekvensrelæ, der fysisk forhindrer opstart, hvis rotationen er forkert. Dette er ikke valgfrit; det er et grundlæggende lag, der bør specificeres i hver indkøbsordre.

Til lavtryksdrift giver en dobbeltskruet luftkompressor med disse tre beskyttelser den bedste balance mellem pålidelighed og sikkerhed. Accepter ikke en pakke, der mangler fastkablet termisk og fasebeskyttelse, uanset prisfordelen.

Mellemtryksområde (15–40 bar / 220–580 psi) — Håndtering af termiske kaskader i stempelkompressorer

Så snart du krydser 15 bar, skifter markedet mod flertrins stempelkompressorer. Sikkerhedsudfordringen her er ikke trykbegrænsning alene – det er termisk gradientstyring.

For nogle år siden undersøgte jeg en brand på en PET-præformfabrik i Indien. En to-trins stempelkompressor oplevede en blokeret intercooler. Udløbstemperaturen i andet trin steg til 230°C, hvilket antændte kulstofaflejringer i udløbsventilen. Flammen blinkede tilbage i krumtaphuset.

Undersøgelsen viste, at kompressoren kun overvågede den endelige afgangstemperatur. Mellemtrinnet havde ingen selvstændig beskyttelse.

For mellemtryks stempelenheder anbefaler jeg tre ikke-omsættelige sikkerhedslag:

•  Uafhængig temperaturovervågning på hvert kompressionstrin.Hver cylinderudledning skal have sit eget termoelement, og PLC'en skal udløse en nedlukning, hvis et trin overskrider dets designgrænse - ikke kun det endelige udløb.
• Mekaniske sikkerhedsventiler med kontrollampe.I højtrykstjenester kan sikkerhedsventiler løftes og genanbringes, men de lukker ikke helt, hvilket forårsager mikrolækager. Angiv ventiler med løftehåndtag og visuel indikator, så operatører kan bekræfte, om ventilen er afløst. Dette er især vigtigt på fjerntliggende eller uovervågede steder.
• Automatisk kondensatafløb med manuel backup.Fugt er uundgåeligt ved mellemtrykskompression. Automatisk dræn fejler - jeg har set magnetspoler brænde ud i fugtige omgivelser. Ethvert automatisk dræn skal understøttes af en manuel isolerings- og drænventil med en skriftlig procedure for ugentlig manuel kontrol.

Højtryksområde (over 40 bar / 580 psi) — API-standarden som din baseline

For applikationer, der overstiger 40 bar – gastankstationer, rørledningstests eller højtryksnitrogenforstærkning – skifter sikkerhedskonfigurationen fra bedste praksis til tekniske koder. I denne arena bruges skrueluftkompressoren sjældent; stempel- eller membranenheder tager over. Sikkerhedsprincipperne overlapper dog hinanden.

Baseret på API 618 (stempelkompressorer) og ASME B31.3 rørkrav, her er, hvad hver højtrykspakke skal indeholde:

1. Dobbelt overtryksbeskyttelse i serie.En enkelt aflastningsventil er utilstrækkelig. Konfigurationen bør omfatte en primær aflastningsventil indstillet til 5 % over driftstrykket, og en sekundær ventil indstillet til 8 %, som udleder til en sikker udluftningsventil. Denne redundans har forhindret katastrofale brud i to anlæg, jeg har arbejdet med i USA.

2. Vibrations- og rod-drop-overvågning.Højtryksstempelkompressorer oplever betydelig mekanisk belastning. Jeg anbefaler stærkt

•  Nærhedssonder på hver krydshovedstyr for at registrere rytterringens slid
•  Vibrationstransducere på hvert cylinderhoved, med nedlukningslogik, hvis hastigheden overstiger 25 mm/s

3. Krumtaphusolietryk med lav nedlukning.Ved højtryksservice opretholder olietrykket lejerne og betjener også kapacitetskontrollerende aflæssere. En lav olietrykskontakt, der øjeblikkeligt lukker føreren ned, er obligatorisk - ikke et advarselslys, men et fysisk nedlukningsrelæ.

Centrifugalkompressorer — Overspændingsbeskyttelse er personelbeskyttelse

Centrifugalkompressorer arbejder ved meget høje hastigheder, ofte med store pumpehjul. Den farligste sikkerhedshændelse er ikke overtryk – det er spænding.

Når en centrifugalkompressor stiger, kan rotoren skifte aksialt med flere millimeter i millisekunder. Den resulterende vibration kan sprænge afgangsrør. Jeg har set en stigningshændelse i et europæisk kemisk anlæg skære en 10-tommers rustfri stålflange.

For centrifugale enheder er disse sikkerhedsfunktioner ikke til forhandling:

•  Anti-surge kontrol med dedikerede hurtigt virkende afblæsningsventiler.Ventilens responstid skal være under 1 sekund. Når du specificerer, spørg leverandøren om ventilens trin-respons testrapport. Hvis de ikke kan levere det, skal du betragte det som et rødt flag.
•  Aksial positionsovervågning (slid på trykleje).Der skal installeres to uafhængige nærhedssonder, der måler akselforskydning. Hvis aksial bevægelse overstiger 0,3 mm (afhængig af rotordesign), skal systemet starte en kontrolleret nedlukning, før tryklejer svigter.
• Tørre gastætninger med overvågning af udluftningsflow.Til applikationer med farlige gasser er tandem tørgastætninger standard. Men den virkelige sikkerhed er i lækageventilationsflowmåleren. En gradvis stigning i udluftningsflow indikerer en forringelse af tætningen og giver ugers tidlig advarsel – hvis overvågningen er installeret og trendet.

Tre universelle sikkerhedsregler - uanset hvilken kompressortype du vælger

På tværs af alle steder, jeg har besøgt globalt – uanset om en skrueluftkompressor i en australsk mine, en stempelkompressor i et russisk gasanlæg eller en centrifugalenhed i et tysk raffinaderi – gælder disse tre regler:

1.  Manuelle afspærringsventiler ved kompressorudløbet.Elektroniske nedlukninger kan mislykkes. En fysisk kugleventil eller skydeventil ved afgangsflangen giver operatørerne mulighed for at isolere kompressoren fra systemet i nødstilfælde, selvom styresystemet ikke reagerer.
2. Skueglas på smurte systemer.Til oliefyldte skruekompressorer er oliereturledningsskueglasset en simpel, overset sikkerhedsanordning. Hvis du ikke kan se olie flyde under lastet drift, er olieudsugningsledningen blokeret. Uden denne visuelle bekræftelse vil kompressoren gradvist miste olie, hvilket fører til lejeudsultning. Jeg anbefaler at specificere et skueglas på hver oliefyldt skrueluftkompressor som en standardlinje.
3.  Kalibreringsregistreringer for hver tryk- og temperatursensor.Jeg kan ikke understrege dette nok. En sensor, der viser 5°C lav vil besejre hele din sikkerhedskonfiguration. Sørg for, at din leverandør leverer fabrikskalibreringscertifikater, der kan spores til internationale standarder (ISO 17025). Planlæg desuden årlig rekalibrering – dette er den mest omkostningseffektive sikkerhedsinvestering, du kan foretage.

At træffe det endelige valg — en beslutningsmatrix baseret på din pligt

Hvis du er i planlægningsfasen for en ny kompressorstation, er her en forenklet ramme, som jeg deler med kunderne under vurderingen af ​​stedet:

Hvorfor dette betyder noget – ud over overholdelse

Jeg har arbejdet på kompressorsystemer på tværs af seks kontinenter. De mest succesrige operatører ser ikke sikkerhedskonfiguration som en omkostningslinje. De ser det som en forsikring, der giver udbytte i oppetid, vedligeholdelsesforudsigelighed og personaletillid.

En korrekt konfigureret skrueluftkompressor med korrekt termisk og filterbeskyttelse vil overleve en dårligt konfigureret enhed med tre til fem år med 40 % færre uplanlagte stop. En velinstrumenteret stempelkompressor vil advare dig om en svigtende intercooler uger før den bliver en brandfare. En overspændingsbeskyttet centrifugal enhed vil holde dine rørføringer intakte i hele 20 års designlevetid
